1280x1024/640x512 Network and Digital Dual Output SWIR Camera Module

1280x1024 / 640x512 Network ug Digital Dual Output Swir Camera Module


> 1/2 "(1/4") Sony Inoas Global Shutter Swir Image Sensor Imx990 (IMX991)
> Kusog nga 30x Optical Zoom (17 ~ 510mm)
> Max. 1.3MP (1280X1024) PAGSULAY
> Suporta sa ICR switch alang sa wideband ug sa pagkubkob
> Suporta sa EIS, Electronic Defog, Pag-ayo Haze Pakaulaw
> Pagsuporta sa 16x Digital Zoom
> Suporta sa network ug mga lvds dual output
> Suporta sa LVDs Digital Video Output Sakaynckously, mahimo nga Makigtig sa HD - Output Output.



    Ipadala

    Detalye sa Produkto

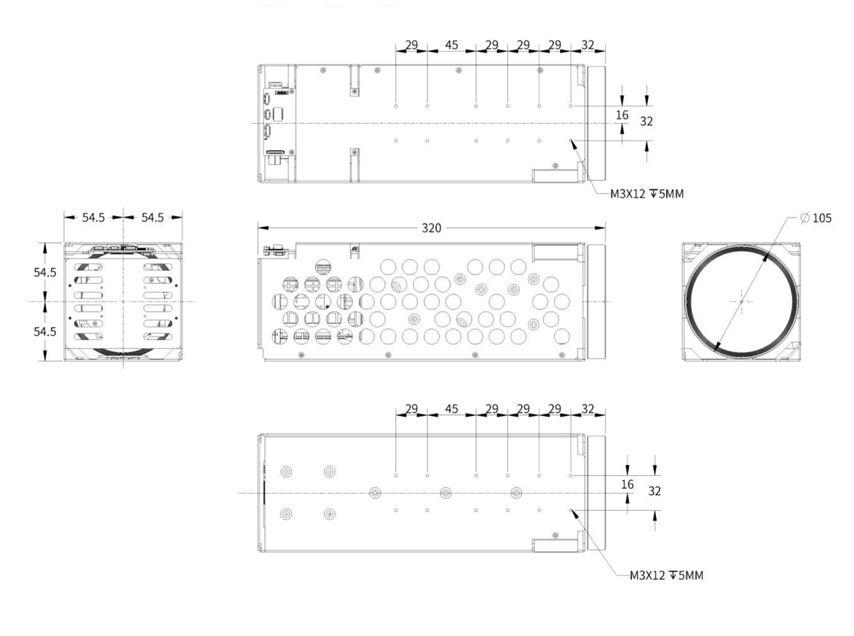

    Kadak-on

    Pagtino

    Modelo

    SG - SWZ12ND2 - 17510

    SG - SWZ06D2 - 17510

    Sensor

    		Image Sensor1/2 "Sony ISAAS GLOBAL SHOUR SWIR SENSOR IMX9901/4 "Sony ISAAS Global Shutter Swir Sensor Imx991
    Epektibo nga mga PixelsHapit. 1.34mpHapit. 0.34mp
    Gidak-on sa pixel5μ

    Lente

    		Tubag nga wavelength1000 ~ 1700NM
    IclesSuporta 2 Mga Modelo: Kapalapad nga Band: 1000 ~ 1700nnarRrow Band: 1450 ~ 1700nm
    Haba sa Focal17mm ~ 510mm, 30x Optical Zoom
    MalisudF2.8 ~ F5.5
    Yuta sa Pagtan-awH: 21.3 ° ~ 0.71 °, V: 17.1 ° ~ 0.57 °, D: 27.92 ° ~ 0.92 °H: 11.6 ° ~ 0.37 °, v: 9.3 ° ~ 0.3 °, D: 14.8 ° ~ 0.47 °
    Duol nga distansya sa focus1m ~ 10m (lapad ~ tele)
    Speed ​​SpeedHapit. 7s (optical wide ~ tele)

    Lay

    		PagbatokH.265 / H.264 / H.264H / MJPEG
    Resolusyon25/30/50 / 60fps @ 1280 × 102425/30/50 / 60fps @ 640 × 512
    Video nga Bit32kbps ~ 16mbps
    AwistaAAC / MP2L2
    Mga video sa LVDS25/30/50 / 60fps @ 2mp (1920 × 1080)

    Network

    		TipigananTF card (256 GB), FTP, NAS
    Protocol sa networkOnvif, http, https, IPV4, IPV4, IPV6, IPSP, DDNS, RTP, TCP, UDP
    MultikItuboy
    Pag-upgrade sa Firmware (lvds)Mahimo ra nga i-upgrade ang firmware pinaagi sa pantalan sa network
    Kinatibuk-ang mga HitaboPAGTUO, TampER, SD card, network
    IvsAng Tripwire, pag-undang sa korce nga detection, intrusion, gibiyaan nga butang, paspas - Pagbalhin, pag-usisa sa parkinganan, nawala nga butang, nawala nga butang.
    Pagkunhod sa Saba2d / 3D
    Mode sa ExposureManwal, Auto, Aplyurity Priority, prutas nga prutas
    Pagbayad sa PagbayadItuboy
    Speed ​​Speed1/1 ~ 1/30000
    Mode sa focusAUTO / Manwal / Semi Auto
    Electronic DefogItuboy
    Pag-init sa Pagdumala sa HazeItuboy
    LutawItuboy
    EisItuboy
    Digital zoom16x
    Pagkontrol sa gawasTtl
    Interlal4pin Ethernet Port, 6pin Serial & Power Port, 5pin Audio Port.30pin lvds
    Protocol sa KomunikasyonSony Visca, Pleco D / P
    Mga Kondisyon sa Operating- 30 ~ + 60 ° C / 20% ~ 80% RH
    Mga kahimtang sa pagtipig- 40 ~ + 70 ° C / 20% ~ 95% RH
    Suplay sa kuryenteDC 12V
    Pagkonsumo sa Gahum (TBD)AVG: 6W; Max: 11w
    Mga Dimensyon (l * w * h)Hapit. 320mm * 109mm * 109mm
    Timbang3.1kg

    Interface sa network

    MatangNumero sa PINPINAAGI SA PINAAGIHulagway
    J2_4PIN Ethernet Interface1Ethx -Pahiangay nga Ethernet Port, Internet RX -
    2Ethx +Pahiangay nga Ethernet Port, Internet RX +
    3Ethtx -Pahiangay nga Ethernet Port, Internet TX -
    4Ethtx +Pahiangay nga Ethernet Port, Internet TX +
    J3_6PIN POWER & UART Interface1Dc_inDC12V
    2GndGnd
    3RxD1TTL Level 3.3V, Pelco Protocol
    4TXD1TTL Level 3.3V, Pelco Protocol
    5Rxd0TTL Level 3.3V, Visca Protocol
    6TXD0TTL Level 3.3V, Visca Protocol
    J1_5PIN AUDIO Interface1Audio_outAudio Out (Linya)
    2GndGnd
    3Audio_inAudio sa (linya sa)
    4GndGnd
    5NCNC

    LVDS Interface

    DunggoananNumeroPINAAGI SA PINAAGIHulagway
    J4_30PIN LVDS Interface (susama sa Sony 30pin Digital Interface)1NCNC
    2NC
    3NC
    4NC
    5NC
    6NC
    7NC
    8NC
    9GndGnd
    10Gnd
    11Gnd
    12Gnd
    13DCDC output (DC + 7V ~ + 12V)
    14DC
    15DC
    16DC
    17DC
    18Uart1_txTTL Level 3.3V, Visca Protocol, parehas sa TXD0 sa J3_6pin Port. Apan dili makonektar sa parehas nga oras.
    19Uart1_rxTTL Level 3.3V, Visca Protocol, parehas sa rxd0 sa J3_6pin Port. Apan dili makonektar sa parehas nga oras.
    20GndGnd
    21Txout0 -
    22Txout0 +
    23Txout1 -
    24Txout1 +
    25Txout2 -
    26Txout2 +
    27Txoutclk -
    28Txoutclk +
    29Txout3 -
    30Txout3 +
