12UMA 384X288 USB Output Compact gidak-on nga thermal module
|
Modelo nga numero |
SG - HTM03U2 - T9 |
SG - HTM03U2 - T15 |
|
Thermal module |
||
|
Image Sensor |
Ang Vox Uncooled Focal Plane arrays |
|
|
Max. Resolusyon |
384 × 288 |
|
|
Rate sa frame |
Nahiangay, 6hz hangtod 50Hz |
|
|
PICELEL ANTRALS |
12μ |
|
|
Tubag nga Mubo |
8μhm hangtod sa 14μm |
|
|
NetD |
≤ 40mk (@ 25 ° C), f # = 1.0 |
|
|
Lens (taas nga focal) |
9.7mm |
15.4mm |
|
F Numero |
F1.0 |
F1.0 |
|
IFov |
1.2mrad |
0.8mrad |
|
Yuta sa Pagtan-aw (H × v) |
26.46 ° × 19.81 ° |
17 ° × 12.8 ° |
|
Min. Pag-focus sa Distansya |
2m |
5m |
|
Pagsukod sa temperatura |
||
|
Range sa temperatura |
- 20 ° C ~ + 150 ° C & 100 ° C ~ 550 ° C |
|
|
Katukma sa temperatura |
Max (± 2 ° C, ± 2%) sa ambient temperatura nga 25 ° C ug temperatura nga temperatura nga labaw sa 0 ° C |
|
|
Distansya sa temperatura (Pinasukad sa 0.65 × 0.65m) |
10m (labing layo) |
15m (labing layo) |
|
Pagmando sa Thermography |
3 Mga tipo sa pagsukod sa temperatura, 21 nga mga lagda (10 puntos, 10 nga mga rehiyon, ug 1 linya) |
|
|
Output sa datos |
16Bit nga datos sa temperatura |
|
|
Ipakita ang Imahen |
||
|
Ilahi ang pagbag-o |
Oo |
|
|
Ang pag-adjust sa kahayag |
Oo |
|
|
Palette |
15 nga mga palette sa kolor nga adjustable, ang default nga puti nga init |
|
|
FFC (Flat Field Correction) mode |
Auto, manual, external nga pagtul-id |
|
|
Dde |
Oo |
|
|
Heneral |
||
|
Interface sa hardware |
USB2.0 FPC |
|
|
Gahom |
DC 5V ± 5% |
|
|
Pagkonsumo sa Power |
≤0.55W |
|
|
Pag-vibrate & shock |
Pag-uyog: Pag-uyog sa sinusoidal, 20 m / s ², 3 - axis Pagkurat: Katunga sa Sine Wave, 30 G / 11 MS, 3 - Axis 6 - Paagi |
|
|

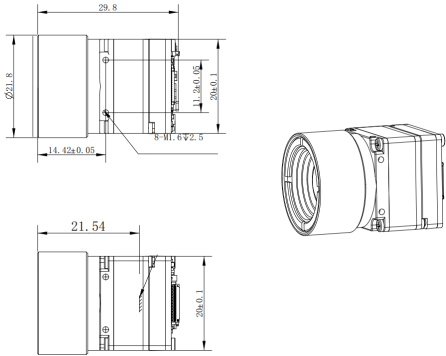

Kadak-on |
29.8mm * 20mm * 20mm |
29.8mm * 20mm * 20mm |
|
Timbang |
≤22g |
≤22g |
|
Temperatura sa pagtrabaho |
- 40 ° C ~ 70 ° C |
|
